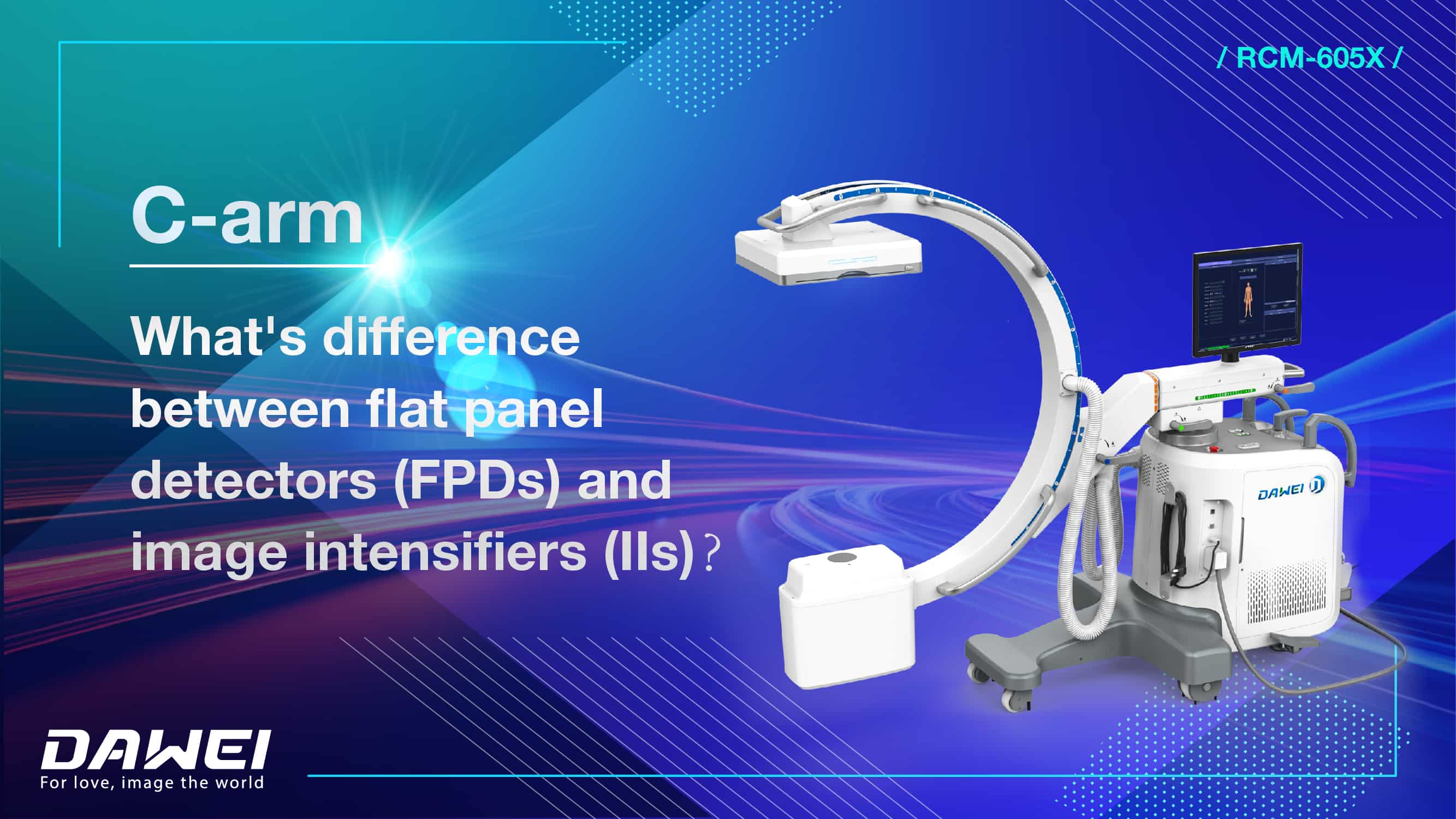

систем C-Arm Systems революционизировало медицинскую визуализацию, предоставляя рентгеновскую визуализацию в реальном времени во время операций, процедур боли и интервенционной диагностики. В основе этих систем лежит критический технологический выбор: традиционные интенсификаторы изображения (II) или современные плоские детекторы (FPD).
Изображение усилителей (технология 1950 -х годов):
Рентгеновские снимки ударяют в входной фосфор, преобразуя их в электроны. Эти электроны ускоряются через вакуумную трубку, ударяют на выходной фосфор и создают изображение видимого света, снятое камерой. Этот многоэтапный аналоговый процесс вводит геометрические искажения (особенно на краях изображения) и прогрессирующую деградацию усиления из-за износа фосфора.
Детекторы плоских панелей (технология 1990 -х годов):
Рентген ударяет сцинтилляторный слой (йодид цезия или оксисульфид цезия или гадолиний), преобразуя их в видимый свет. Этот свет сразу же фиксируется аморфным массивом кремниевого фотоприемника и преобразуется непосредственно в цифровой сигнал. Этот оптимизированный процесс устраняет искажение и сохраняет постоянное качество изображения с течением времени.
Особенность | Изображение усилитель (II) | Детектор плоской панели (FPD) |
Разрешение изображения | Умеренный (ухудшается со временем) | Высокий (последовательный, до 2k x 1) |
Геометрическое искажение | Значительный (до 10-15% ошибок с краями) | Минимальный (≈1%) |
Поле зрения | Ограничен | Более крупный |
Радиационная доза | Выше (5 -кратное увеличение в режиме Zoom 3) | Ниже (более эффективное обнаружение) |
Последовательность продолжительности жизни | Ухудшается через 5-7 лет | Стабильный ＞ 10 лет |
Физический размер | Громоздкий дизайн трубки | Тонкий профиль |
Тепловое образование | Значительный | Минимальный |
Клиническое применение | Изображение усилитель (II) | Детектор плоской панели (FPD) |
Ортопедия и сосудистая хирургия | FPD доминируют из -за более высокого разрешения | |
Управление болью и базовая флюороскопия | жизнеспособный для потребностей в более низком разрешении | |
Педиатрия и высокодоза специальностей | Эффективность дозы FPDS менее чем на 30-50% меньше воздействия является критической для пациентов и длительных процедур. |
FPDs выпускают IIS по мере сокращения производственных затрат, а возможности программного обеспечения расширяются. Новые тенденции благоприятствуют FPD:
Усовершенствование изображений и управление изображением, управляемое ИИ, и управление дозами
Миниатюризация для визуализации точки зрения
Интеграция с роботизированными хирургическими платформами
Отремонтированный IIS будет сохраняться на чувствительных к ценам рынкам, но FPD становятся клиническими стандартами.
