Цифровой рентгенографический аппарат с C-дугой позволяет получать изображения в реальном времени во время процедур благодаря гибкому C-образному рычагу. Этот аппарат широко используется в ортопедической, урологической и кардиохирургической хирургии.
В этой статье мы обсудим, как работает С-дуга, ее особенности и применение. Вы также узнаете, как это повышает точность и результаты лечения пациентов.
С-дуга — это портативный рентгеноскопический рентгеновский аппарат. Название «С-дуга» происходит от характерного С-образного рычага, который соединяет источник рентгеновского излучения на одном конце с детектором на другом, позволяя получать изображения под разными углами во время хирургических процедур. В отличие от традиционных рентгеновских аппаратов , которые захватывают только статические изображения, С-дуга обеспечивает непрерывные динамические рентгеновские изображения. Эта визуализация в режиме реального времени имеет решающее значение для руководства хирургами и врачами во время сложных операций, обеспечивая большую точность и принятие решений.
Аппарат С-дуги состоит из нескольких ключевых компонентов, которые вместе обеспечивают получение высококачественных изображений:
● Генератор рентгеновских лучей: Генератор рентгеновских лучей излучает рентгеновские лучи, которые проходят через тело пациента. Эти рентгеновские лучи затем улавливаются детектором на противоположной стороне.
● Усилитель изображения/плоский детектор: Рентгеновские лучи преобразуются в видимые изображения с помощью усилителя изображения или плоскопанельного детектора, в зависимости от системы. Это преобразование позволяет отображать изображения на мониторе для просмотра.
● С-образный кронштейн: конструкция С-образного кронштейна поддерживает рентгеновскую трубку и детектор, позволяя им перемещаться в нескольких направлениях. Такая гибкость позволяет делать снимки под разными углами, обеспечивая лучшую видимость обрабатываемой области.
● Рабочая станция: Рабочая станция является центром управления системой C-arm. Он управляет настройками, обрабатывает полученные изображения и отображает их на мониторе для просмотра хирургом или врачом.
Гибкость аппарата C-arm позволяет использовать его в различных медицинских учреждениях, включая операционные, кабинеты диагностической визуализации и во время процедур обезболивания. Возможность получения изображений в режиме реального времени делает его незаменимым инструментом в различных медицинских областях.
Хотя и C-дуга, и традиционные рентгеновские системы используют рентгеновскую технологию, они существенно различаются по своим функциональным возможностям и приложениям.
● Традиционные рентгеновские системы . Эти аппараты используются в основном в диагностических целях и позволяют получать статические изображения, которые полезны при таких состояниях, как переломы или инфекции. Процесс включает в себя один рентгеновский снимок, после которого изображение проявляется, предлагая снимок внутренних структур тела.
● Системы С-дуги . В отличие от традиционных систем, аппараты С-дуги обеспечивают непрерывную динамическую визуализацию, что делает их идеальными для операций и интервенционных процедур. Хирурги могут просматривать рентгеновские изображения в реальном времени, что позволяет им вносить точные корректировки во время процедур. Эта способность визуализировать текущие изменения в организме во время операций отличает С-дугу от традиционных аппаратов.
Мобильность С-дуги и способность обеспечивать высококачественную визуализацию в реальном времени делают ее предпочтительным выбором для быстро меняющихся сред, таких как операционные, где гибкость и точность имеют решающее значение.
Особенность | Цифровая рентгенография С-дуги | Традиционные рентгеновские системы |
Тип изображения | Непрерывная визуализация в режиме реального времени | Статические изображения |
Мобильность | Портативный и гибкий | Исправлено в одном месте |
Использование | Хирургические и интервенционные процедуры | Только диагностическая визуализация |
Качество изображения | Высокое разрешение, четкость в реальном времени | Низкое разрешение, статические изображения |
Области применения | Ортопедия, кардиохирургия и обезболивание | Общая диагностика, стандартные обследования |
С-дуга обеспечивает непрерывную рентгеноскопическую визуализацию, позволяя просматривать анатомию пациента в режиме реального времени. Эта функция имеет решающее значение во время хирургических процедур, когда необходима точная визуализация для обеспечения точного размещения хирургических инструментов или имплантатов. Благодаря визуализации в реальном времени хирурги могут мгновенно корректировать свой подход, повышая точность и снижая риск ошибок.
Аппараты С-дуги обеспечивают изображения высокого разрешения, которые необходимы для идентификации деталей во время сложных операций. Высокое качество изображения гарантирует, что хирурги могут четко визуализировать костные структуры, переломы и расположение имплантатов в режиме реального времени. Такой уровень ясности помогает принимать быстрые и обоснованные решения во время процедур.
Рентгеноскопия — это метод, который обеспечивает получение непрерывных рентгеновских изображений, позволяя врачам наблюдать движения внутри тела в реальном времени. В аппаратах C-arm используется эта технология, позволяющая динамически визуализировать внутренние структуры, такие как кости и кровеносные сосуды, во время операций. Это особенно полезно при ортопедических, сосудистых и сердечных процедурах.
Одной из ключевых особенностей С-дуги является ее мобильность. В отличие от традиционных рентгеновских аппаратов, которые фиксируются в одном месте, С-дуга портативна, что позволяет легко перемещать ее по операционной. Его гибкая конструкция позволяет хирургам быстро регулировать положение аппарата, при необходимости захватывая изображения под разными углами. Такая гибкость гарантирует, что хирурги смогут получать наилучшие изображения даже в ограниченном или неудобном пространстве.
Аппараты С-дуги часто используются в ортопедических операциях, таких как замена суставов, операции на позвоночнике и фиксация переломов. Во время этих процедур визуализация в реальном времени позволяет хирургам контролировать расположение имплантатов и обеспечивать правильное выравнивание костей. Способность С-дуги обеспечивать непрерывную визуализацию делает ее незаменимым инструментом для хирургов-ортопедов.
Системы С-дуги также широко используются при сердечных и сосудистых процедурах, таких как ангиография и установка стентов. Визуализация в режиме реального времени помогает правильно расположить стенты, катетеры и другие устройства внутри артерий и вен. Способность С-дуги предоставлять подробные живые изображения кровеносных сосудов имеет решающее значение для успеха этих процедур.
Процедуры обезболивания, такие как спинальные инъекции и блокады нервов, выигрывают от точности, обеспечиваемой визуализацией С-дуги. С-дуга обеспечивает точное размещение иглы, гарантируя, что лечение будет проведено в правильном месте. Его способность обеспечивать обратную связь в режиме реального времени снижает риск осложнений и улучшает результаты лечения пациентов.
Аппараты С-дуги также используются при урологических и гастроэнтерологических процедурах, таких как удаление камней из почек или операции на кишечнике. Возможность визуализации органов и тканей в режиме реального времени гарантирует, что эти процедуры выполняются с минимальным нарушением окружающих структур, повышая эффективность и безопасность лечения.

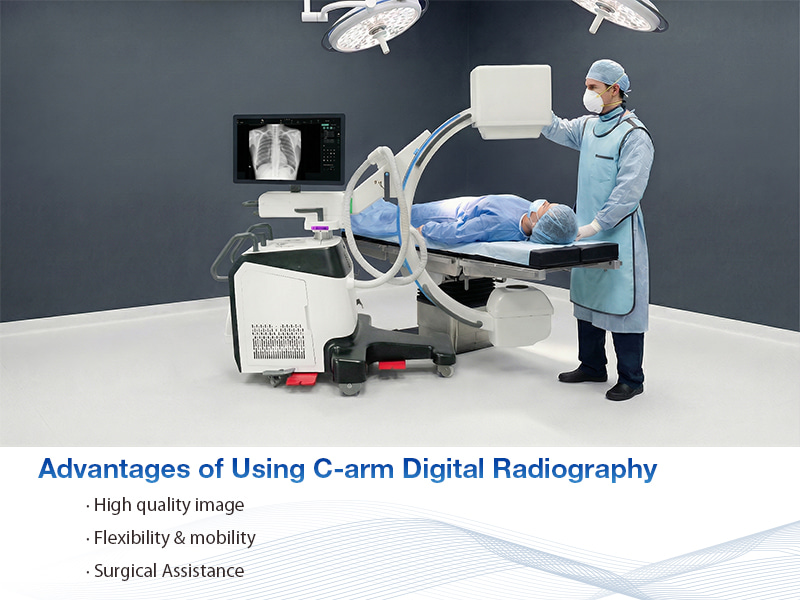

Визуализация в реальном времени, обеспечиваемая аппаратами С-дуги, позволяет хирургам принимать более точные решения во время процедур. Возможность корректировать хирургический подход на основе обратной связи в реальном времени приводит к улучшению результатов лечения пациентов и уменьшению осложнений.
Современные системы C-дуги предназначены для оптимизации доз радиации, снижая воздействие как на пациентов, так и на медицинский персонал. Эти системы позволяют сократить время экспозиции, еще больше минимизируя радиационные риски без ущерба для качества изображения.
Благодаря способности обеспечивать мгновенную визуализацию С-дуга повышает эффективность хирургических процедур. Хирурги могут быстро визуализировать внутреннюю анатомию и вносить коррективы в режиме реального времени, сокращая общее время, затрачиваемое на операцию, и улучшая рабочий процесс в операционной.
Портативность и гибкость C-дуги являются одними из ее главных преимуществ. Компактный дизайн позволяет использовать его в самых разных условиях: от операционных до интервенционных палат. Эта мобильность также позволяет получать изображения под разными углами, обеспечивая более полное представление об анатомии пациента.
Выгода | Описание |
Повышенная хирургическая точность | Визуализация в реальном времени помогает повысить точность во время операции. |
Снижение радиационного воздействия | Современные системы используют оптимизированные настройки для минимизации излучения. |
Повышение эффективности процедур | Более быстрая визуализация ускоряет хирургические процедуры и улучшает рабочий процесс. |
Гибкость и мобильность | Портативная конструкция C-дуги обеспечивает больший доступ к местам пациента. |
При выборе аппарата С-дуги одним из ключевых решений является выбор полноразмерной или компактной модели. Полноразмерные С-дуги оснащены более мощными генераторами и усилителями изображения большего размера, что делает их идеальными для процедур с высокими требованиями. С другой стороны, компактные С-дуги меньше по размеру и более доступны по цене, что делает их идеальными для небольших больниц или амбулаторных клиник, где выполняются менее сложные процедуры.
При выборе системы С-дуги учитывайте такие факторы, как тип процедур, которые вы будете выполнять, ограничения по пространству и количество пациентов, которым вы будете визуализировать. Кроме того, важно учитывать мощность генератора аппарата, размер усилителя изображения и гибкость его кронштейна для позиционирования.
Машины с С-дугой могут быть дорогими, особенно модели высокого класса с расширенными функциями. Важно сбалансировать стоимость машины с ее возможностями и частотой ее использования. Компактные модели более экономичны, но могут иметь меньше функций и меньшую гибкость.
Если качество изображения плохое, проверьте настройки экспозиции и убедитесь, что С-дуга расположена правильно. Регулировка настроек кВп и мАс часто позволяет решить проблемы с четкостью изображения.
Убедитесь, что программное обеспечение обновлено и что C-дуга правильно подключена к рабочей станции. Перезапуск системы может решить незначительные проблемы с подключением.
Если С-дуга не работает должным образом, проверьте надежность соединений или проблемы с источником питания. Советы по устранению неполадок можно найти в руководстве пользователя или при необходимости обратиться в службу технической поддержки.
Проблема | Возможная причина | Решение |
Плохое качество изображения | Неправильные настройки экспозиции | Отрегулируйте настройки кВп и мАс. |
Проблемы с подключением | Сбой беспроводной связи | Проверьте соединение Wi-Fi и выполните сброс. |
Задержка передачи изображения | Медленная беспроводная передача данных | Обеспечьте стабильное сетевое соединение |
Неисправность системы | Программная или аппаратная неисправность | Перезагрузите систему и проверьте кабели. |
Следуйте стандартным протоколам радиационной безопасности, чтобы свести к минимуму облучение как пациентов, так и медицинских работников. Это включает в себя ношение защитного снаряжения, использование минимально возможной дозы радиации и ограничение времени воздействия.
Чтобы обеспечить долговечность и безопасность С-дуги, обращайтесь с ней осторожно и регулярно выполняйте техническое обслуживание. Содержите оборудование в чистоте и правильно откалиброванным, чтобы обеспечить оптимальную производительность.
Регулярная калибровка и проверка имеют решающее значение для поддержания качества изображения и правильного функционирования С-дуги. Запланируйте плановое техническое обслуживание, чтобы предотвратить сбои в работе оборудования.
Цифровые рентгенографические аппараты C-дуги играют решающую роль в современной медицинской визуализации, обеспечивая получение изображений с высоким разрешением в реальном времени для различных процедур. Их гибкость, мобильность и точность делают их неоценимыми в таких областях, как ортопедия и кардиохирургия. Понимание того, как эксплуатировать и обслуживать системы C-дуги, обеспечивает оптимальную производительность и результаты лечения пациентов. По мере развития технологий аппараты C-дуги будут продолжать повышать хирургическую точность и качество ухода за пациентами. Продукты Dawei Medical предоставляют надежные и передовые решения, которые улучшают медицинскую визуализацию и улучшают результаты лечения пациентов.
Ответ: Цифровой рентгенографический аппарат C-дуги — это портативная рентгеновская система, обеспечивающая получение изображений в реальном времени, обычно используемая при операциях и интервенционных процедурах.
A: В С-образном кронштейне используется С-образный рычаг для позиционирования рентгеновской трубки и детектора. Он записывает изображения в реальном времени, помогая хирургам ориентироваться во время процедур.
Ответ: Системы C-дуги обеспечивают изображения высокого разрешения, гибкость и мобильность, повышая хирургическую точность и сокращая время процедуры.
Ответ: Аппараты С-дуги обеспечивают динамическую визуализацию в режиме реального времени, предлагая большую гибкость и точность, чем традиционные рентгеновские аппараты, особенно во время сложных операций.
